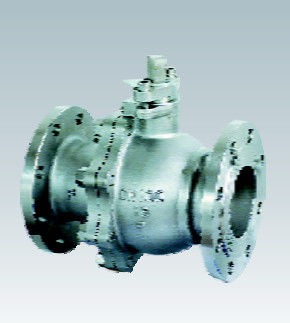

Ss 304 الكربون المصبوب الصلب العائم الكرة صمام التحكم التلقائي في مستوى المياه المعدنية يجلس

صمام الكرة العائمة صمام الكرة

طلب

تعد الصمامات الكروية العائمة مناسبة للاستخدام في أنواع مختلفة من خطوط الأنابيب من الفئة 150 إلى الفئة 1500 ، ومن PN16 إلى PN100 لإيقاف وسيط خط الأنابيب ، والتي تشمل أنواع التشغيل منها التروس اليدوية أو الدودية والمشغلات الهوائية أو الكهربائية.


تكلفة وميزات صمام الكرة العائمة

1)ختم مقعد موثوق

تم اعتماد تصميم هيكل الختم المرن للصمامات الكروية العائمة.يتميز تصميم المقعد هذا بنسبة ضغط أكبر للإغلاق بين سطح الحلقة والكرة عندما ينخفض ​​الضغط المتوسط ​​، حيث تكون منطقة التلامس أصغر.وبالتالي ، يتم ضمان الختم الموثوق به. عندما يرتفع الضغط المتوسط ​​، تصبح منطقة التلامس بين حلقة المقعد والكرة أكبر حيث تتحول حلقة الختم بشكل مرن لتحمل القوة الأكبر التي يدفعها الوسط دون أي ضرر.

2) تصميم آمن للحريق

مع تسخين الصمام أثناء استخدام النار ، قد تتفكك أجزاء المواد غير المعدنية مثل حلقة إحكام إغلاق المقعد من مادة PTFE وحشية المقعد الخلفي الجذعية وتعبئة السدادة وحشية الإغلاق بين الجسم وغطاء المحرك أو تتلف بسبب ارتفاع درجة الحرارة. يتم توفير هيكل من المعدن الإضافي إلى الختم المعدني لمنع التسرب الداخلي والخارجي للصمام بشكل فعال.وفقًا لمتطلبات العملاء ، يمكن أن تلبي الصمامات الكروية العائمة ذات التصميم الآمن للحريق متطلبات API 607 ​​و API 6FA و BS6755 و JB / T 6899.

3) موثوق ختم الجذعية

تم اعتماد تصميم مقاوم للانفجار للساق لضمان أنه حتى إذا ارتفع الضغط في تجويف الجسم بشكل مطابق وأصبحت شفة التعبئة غير صالحة ، فقد لا يتم تفجير هذه القطعة بواسطة الوسيط.يتميز الجذع بالتصميم بمقعد خلفي ، يتم تجميعه من الأسفل.تزداد قوة الختم ضد المقعد الخلفي كلما زاد الضغط المتوسط.لذلك يمكن ضمان الختم الموثوق به للساق تحت ضغط متوسط ​​متغير ،

4) تم استخدام هيكل التعبئة من النوع V للتحول الفعال لقوة الدفع لحافة الغدة والضغط المتوسط ​​إلى قوة الختم ضد الجذع.

5) تم تحسين تصميم شفة التعبئة التقليدية ليكون من هيكل مكون من قطعتين ، على سبيل المثال ، كونها شفة غدة وغدة ، تلامس الأخيرة شفة الغدة بسطح كروي.وبالتالي ، تظل الغدة رأسية دائمًا ، وتكون مبطنة داخليًا بشجيرة PTFE لمنع الاحتكاك والاحتكاك بينها ، مما قد يقلل أيضًا من عزم دوران الصمام.

6) ميزة مكافحة ساكنة

تم تحسين تصميم شفة التعبئة التقليدية ليكون من هيكل مكون من قطعتين ، أي ، كونه لوح حافة حشو وتابع ، فإن الأخير يتصل بلوحة الحافة بسطح كروي.وبالتالي ، يظل المتابع رأسيًا دائمًا ، ويتم تبطينه داخليًا بشجيرة PTFE لمنع الاحتكاك والاحتكاك بين الجذع ، مما قد يقلل أيضًا من عزم تشغيل الصمام.

7) منع العملية الخاطئة

لمنع الصمام الكروي من التشغيل الخاطئ ، تم توفير قفل المفتاح بزاوية 90 درجة من لوحة تحديد المواقع المفتوحة والمغلقة ، والتي يمكن قفلها حسب الحاجة.عند رأس الجذع ، حيث يتم تثبيت الرافعة ، تم تصميم مسطح بحيث يفتح الصمام بالرافعة بالتوازي مع الأنابيب ، ومع وجود الرافعة بزاوية قائمة على الأنبوب ، يتم إغلاق الصمام.لذلك يتم التأكد من أن مؤشر الصمام للفتح والإغلاق لا يمكن أن يخطئ أبدًا.
