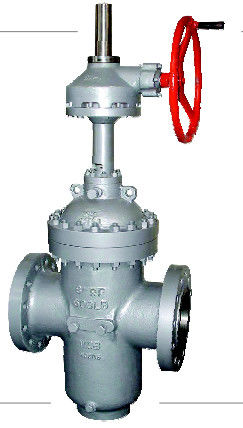

صمام بوابة لوحة مسطحة
ميزات تصميم المنتجات
● صب ولحام هيكلين بالجسم
● تستخدم حلقة المقعد هيكل حلقة المقعد العائم مع حلقة مانعة للتسرب محكمة الغلق على شكل حرف o وقوة إحكام مسبقة لإحكام إغلاق المدخل والمخرج ثنائي الاتجاه ؛ولحظة الفتح والإغلاق مع هذا الهيكل هي 1/2 تلك الخاصة بالصمامات المشتركة فقط ، وهي قادرة على فتح الصمامات وإغلاقها برفق
● تستخدم حلقة المقعد وجه مانع للتسرب مع PTFE ، لذلك توجد أختام كلسية من PTFE للمعادن والمعدن إلى المعدن ، كما يعمل وجه مانع التسرب PTFE على إزالة الأوساخ الموجودة على قرص الإسفين.
● بالنسبة للصمام الذي يحتوي على الختم المعدني للمعدن ، يوجد خارج حاقن الشحوم ، يدخل الشحوم في وجه الختم من خلال الحاقن وحلقة المقعد للحصول على الصمام حتى تسرب فارغ.
● القرص الوتدي للصمام مع فتحة توجيه التدفق يكون دائمًا مزودًا بسطح مانع للتسرب سواء في حالة الفتح الكامل أو الإغلاق الكامل لحماية وجه الختم دون أن يتآكل بشكل مباشر بواسطة الوسيط وذلك لإطالة المدة ،
● عند الفتح الكامل ، تكون قناة الصمام سلسة وخطية ، مع معامل مقاومة تدفق صغير للغاية ولا يوجد فقدان للضغط ، ويمكن تنظيف خط الأنابيب باستخدام كرة شعر من خلاله.
● يستخدم هذا الصمام هيكل التعبئة مع القدرة على الختم الذاتي ، ولا يحتاج إلى تعديل ثابت ، ويتميز بفتح وإغلاق خفيف للغاية وختم موثوق.تم وضع هيكل مساعد لإحكام الغلق في العبوة للحصول على أداء مانع للتسرب يمكن الاعتماد عليه تمامًا والحصول على تسرب فارغ حقيقي ، مما يحل مشكلة مكان تعبئة الصمامات العامة ليكون أسهل تسرب للخارج.
● الإزالة التلقائية للضغط المرتفع في التجويف الداخلي عندما يكون الصمام على وشك الإغلاق (انظر الرسم التخطيطي لمبدأ العمل للحصول على التفاصيل) وذلك لضمان السلامة.
● هيكل محكم الغلق بالكامل يترك خاصية حماية جيدة ، ومناسبة لمتطلبات العمل لمدة 24 ساعة.
● تم تعيين قضيب إشارة أو نافذة عرض مع الصمام لإظهار حالة الفتح والإغلاق.
● مبدأ العمل
1 ،
مع ضغط متساوٍ في جميع أنحاء الصمام (والبوابة في الوضع المغلق) ، ويتم تشكيل الختم الأولي (1) بحلقة PTFE المرتفعة على وجوه المقاعد. (تُنظف حشوات المقعد جانبي البوابة في كل مرة يقوم فيها الصمام مفتوح أو مغلق)
2 ، عندما يتم تطبيق ضغط الخط (2) على الصمام ، فإنه يعمل على البوابة ، مما يضطرها ضد حلقة PTFE على المقعد السفلي ، ويضغطها حتى المقعد مقابل المقعد الفولاذي.وهكذا ، يتم تشكيل ختم مزدوج ... أولاً ، ختم PTFE للمعدن ؛ ثم ، من المعدن إلى المعدن.تمنع الحلقة O (3) أي تدفق في اتجاه مجرى النهر في هذه المرحلة.
3 ، يتم توفير ختم المنبع عند نزف ضغط تجويف الصمام.يحدث هذا بسبب قوة ضغط الخط الذي يعمل ضد المقعد العلوي (4) يحرك المقعد مقابل البوابة ويوفر ختمًا محكمًا من PTFE إلى المعدن في هذه النقطة. في نفس الوقت ، تشكل الحلقة O (5) a ختم محكم مع راحة المقعد.
4 ، يريح الصمام نفسه تلقائيًا من ضغط تجويف الصمام الزائد. عندما يتجاوز ضغط تجويف الصمام ضغط الخط ... من أسباب مثل التمدد الحراري ... يُجبر المقعد العلوي على العودة إلى العطلة وينزف الضغط الزائد في تجويف الصمام بينهما المقعد والبوابة في الخط.
| نطاق درجة الضغط | PN1.6 ~ 15.0 ميجا باسكال | Class150 ~ 900 | ||||
| نطاق قطر الانجراف | DN25 ~ 1200 مم | 1 "~ 48" | ||||
| طريقة القيادة | قيادة عجلة اليد | تسليح العتاد ، التشغيل ، التسليح الهيكروكتيناميكي ، التدوير الكهربائي | ||||
| نطاق التطبيق | Class150 ~ 300 (PN1.6 ~ 4.0) | كلاس 400 (PN6.4) |
Class600 ~ 900 (PN10.0 ~ 15.0) | Class150 ~ 900 | ||
| 1 "~ 40" (DN25 ~ 1200 مم) |
1 "~ 28" (DN25 ~ 1100 مم) |
1 "~ 12" (DN25 ~ 300 مم) |
1 "~ 48" (DN25 ~ 1200 مم) |
|||
